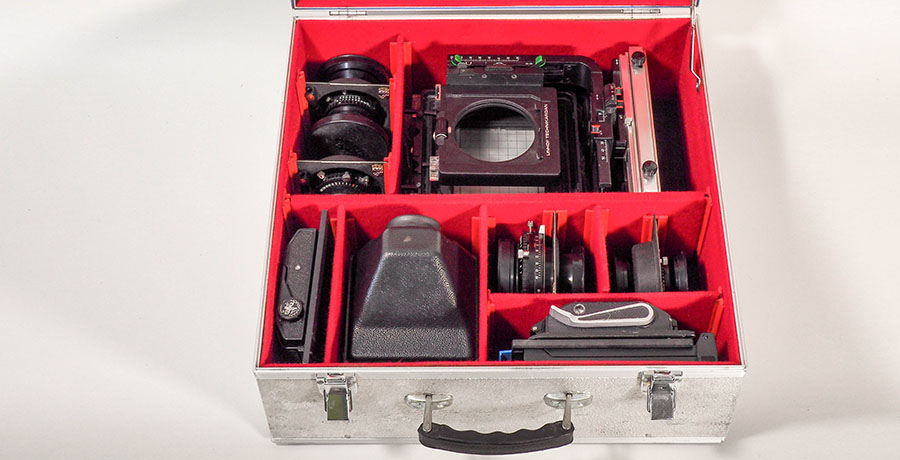

TECHNISCHE DATEN TECHNIKARDAN 4×5
Maße in Transportstellung
Länge: 125 mm
Breite: 215 mm
Höhe: 255 mm
Gewicht Kamera ohne Objektiv: 3000 g
Maximaler Kamera-Auszug (Abstand Objektiv-Filmebene): 485 mm
Minimaler Auszug mit WW-Balgen: 70 mm
Direkte Parallelverschiebung
vorn – hoch / tief: 50 / 20 mm
hinten – hoch / tief: 50 mm hoch
Direkte Seitenverschiebung
vorn links / rechts: 55 / 20 mm
hinten links / rechts: 55 / 50 mm
Zentralneigung von Objektiv – vorn: nur durch d. Balgen begrenzt, ablesbar jeweils ± 10°
Zentralneigung von Mattscheibe – hinten: nur durch d. Balgen begrenzt, ablesbar jeweils ± 10°
Schwenkung der Standarte:
360°, ablesbare Werte um die Vertikalachse: ±
15° vorn und hinten
